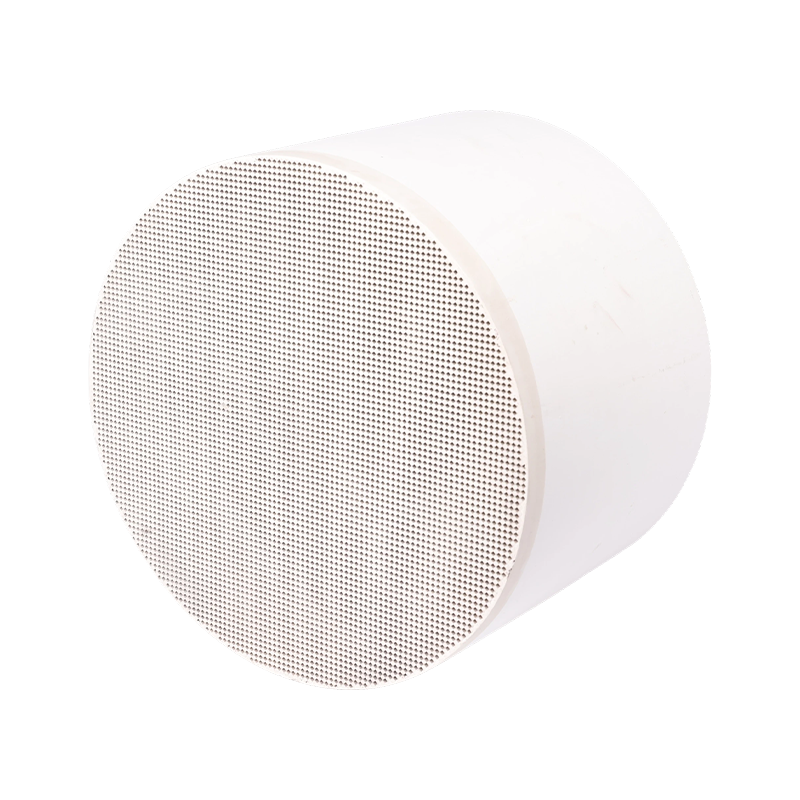

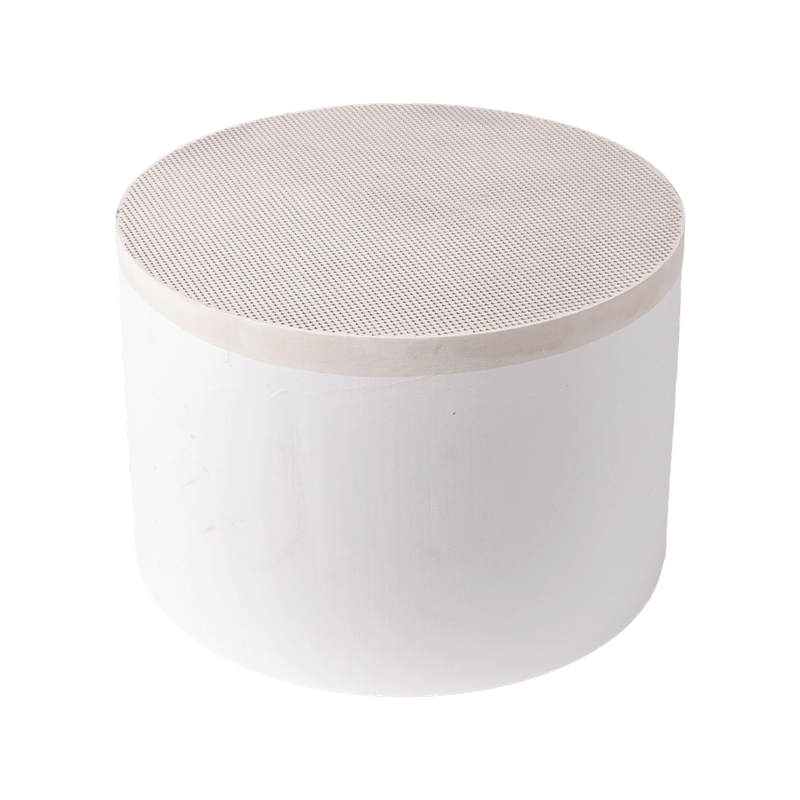

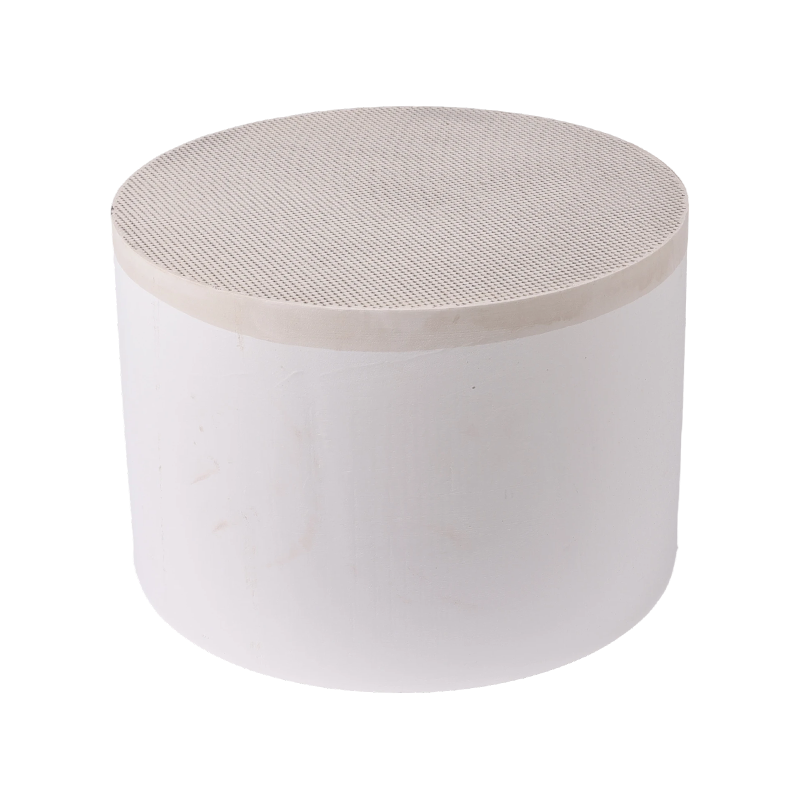

Honeycomb Substrate DPF-katalysaattori

DPF:n toimintaperiaate: suodatus ja regenerointi
DPF:n ymmärtäminen edellyttää sen kahden ydinprosessin ymmärtämistä:
1. Suodatusprosessi

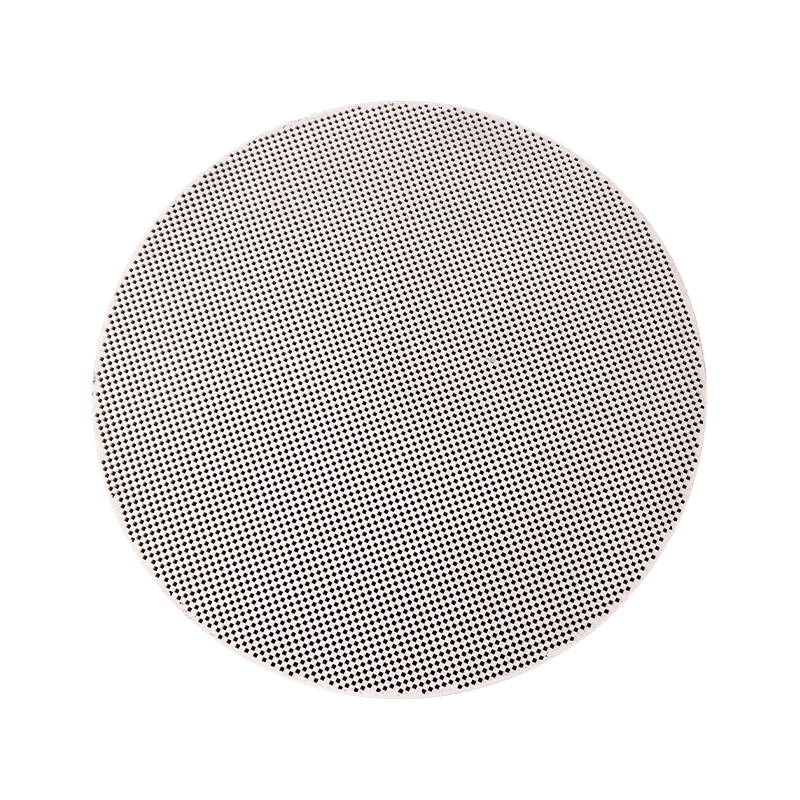

DPF-substraatti on tyypillisesti hunajakennorakenne, joka on tehty piikarbidin tai kordieriitin huokoisista seinistä, ja vuorottelevat kanavat on tukossa tulo- ja poistopäissä.
Pakokaasu pakotetaan kulkemaan kanavien välisten huokoisten seinien läpi.
Hiukkaset jäävät kiinni seiniin, koska niiden koko on suurempi kuin seinän huokosten halkaisija.
Tämä prosessi on erittäin tehokas, ja sen noensuodatusteho on yli 95 %.
2. Regenerointiprosessi
Tämä on DPF-tekniikan ydin. Jos nokea vain kerätään, mutta ei poisteta, hiukkaset kerääntyvät jatkuvasti, mikä aiheuttaa pakokaasun vastapaineen jyrkän nousun, mikä johtaa lopulta moottorin toimintahäiriöön. Siksi kerätyt hiukkaset on ajoittain poltettava pois, mikä prosessi tunnetaan regeneraationa.
Ydinhaaste: Puhtaan noen syttymislämpötila on erittäin korkea (noin 550–600°C), kun taas normaalit dieselpakokaasujen lämpötilat, erityisesti kaupunkiajon aikana, vaihtelevat vain välillä 150–300°C, eivätkä ne voi luonnollisesti polttaa nokea pois.
Katalyytin rooli: DPF-katalysaattorin ensisijainen tarkoitus on alentaa merkittävästi noen hapettumislämpötilaa kemiallisten reaktioiden kautta, jolloin se voidaan polttaa pois normaalilla pakokaasun lämpötila-alueella moottorin käytön aikana.

DPF-katalysaattorien tyypit ja koostumus
DPF-katalyytit eivät ole itsenäisiä yksiköitä, vaan ne on integroitu DPF-substraattiin pinnoitteen muodossa. On olemassa kolme pääasiallista toteutustapaa:
1. Katalyyttipinnoitettu DPF
Tämä on yleisin tyyppi, jossa katalyyttipinnoite levitetään suoraan DPF-substraatin huokoisille seinämille.
Alusta: Huokoinen piikarbidi tai kordieriitti DPF.
Pinnoite: Kuten DOC, pohjapinnoitteena käytetään suuripintaista γ-alumiinioksidia.
Aktiiviset komponentit:
Jalometallit, kuten platina ja palladium: nämä ovat olleet valtavirran valintoja varhaisissa ja monissa nykyisissä järjestelmissä.
Toimintamekanismi:
NO:n hapetus NO2:ksi: Katalyytti hapettaa pakokaasun NO:n NO2:ksi. NO₂ on voimakas hapetin, joka reagoi noen kanssa suhteellisen alhaisissa lämpötiloissa (~250-300°C): C 2NO₂ → CO₂ 2NO. Tämä reaktio on avain passiivisen regeneraation saavuttamiseksi.
Suora hapetus: Korkeammissa lämpötiloissa katalyytti edistää myös suoraa reaktiota hapen ja noen välillä.
2. Polttoaineen lisäainetyyppinen katalyytti
Tässä menetelmässä katalyyttiä ei pinnoiteta DPF:lle, vaan se lisätään suoraan polttoaineeseen metallipohjaisen lisäaineen muodossa.
Lisäaine: Tyypillisesti ceriumin tai raudan organometallisia yhdisteitä.
Periaate: Palamisen jälkeen lisäaineen metallihiukkaset pääsevät pakokaasun mukana DPF:ään ja uppoavat tasaisesti kerättyyn nokikerrokseen. Regeneroinnin aikana nämä metallihiukkaset toimivat katalyytteinä alentaen merkittävästi noen hapettumislämpötilaa (noin ~450°C).
Edut: Katalyytti sekoittuu tasaisesti noen kanssa varmistaen riittävän kosketuksen ja korkean regenerointitehokkuuden.
Haitat: Vaatii lisäaineiden varastointi- ja ruiskutusjärjestelmiä, lisää kustannuksia ja metallioksidituhkajäämiä kerääntyy DPF:ään, mikä vaatii säännöllistä puhdistusta.
3. Katalyyttinen DPF
Tämä on käsite, joka on helposti hämmentävä, mutta tärkeä. Se viittaa DOC-toiminnallisuuden ja DPF-toiminnallisuuden yhdistämiseen yhdeksi komponentiksi, eli suuren annoksen hapetuskatalyytin (kuten platina tai palladium) käyttämiseen DPF:n sisääntuloon.
Toiminto: Se voi hapettaa CO:ta ja HC:tä DOC:n tavoin ja tuottaa NO₂:ta passiivista regeneraatiota varten, samalla kun se sitoo myös hiukkasia, kuten DPF:n.
Sovellus: Käytetään yleisesti pienikokoisissa jälkikäsittelyjärjestelmissä, joissa tilaa on rajoitetusti.

DPF:n regenerointistrategiat
DPF-katalysaattorin läsnäolo mahdollistaa seuraavat regenerointistrategiat:
1. Passiivinen regeneraatio
Prosessi: Ajoneuvon normaalin käytön aikana, kun pakokaasujen lämpötila saavuttaa tietyn tason (esim. moottoritiellä ajettaessa), DPF-katalysaattori tuottaa jatkuvasti NO2:ta, joka hapettaa tasaisesti kertyneen noen.
Ominaisuudet: Kuljettaja ei huomaa tätä prosessia ja se on halutuin regenerointimenetelmä. Se vaatii kuitenkin riittävän pakokaasun lämpötilan ja koordinoinnin ylävirran DOC:n kanssa NO2:n syöttämiseksi.
2. Aktiivinen regeneraatio
Prosessi: Kun ajoneuvon ajotietokone havaitsee paine-eroanturin kautta, että DPF on tarpeeksi tukossa eikä passiivinen regenerointi ole mahdollista, järjestelmä puuttuu aktiivisesti.
Interventiomenetelmät: Viivyttämällä polttoaineen ruiskutusta tai suorittamalla jälkiruiskutusta, palamaton polttoaine pääsee DOC:hen, hapettuu ja tuottaa korkean lämpötilan pakokaasuja yli 600 °C:ssa, joka sitten ohjataan DPF:ään, jolloin noki hapettuu nopeasti hapen kanssa korkeissa lämpötiloissa.
Katalysaattorin rooli: Tässä tilassa noki voidaan polttaa pois jopa ilman katalysaattoria korkeissa lämpötiloissa. Katalysaattorin läsnäolo kuitenkin alentaa vaadittua regenerointilämpötilaa, lyhentää regenerointiaikaa ja vähentää polttoaineen kulutusta.
3. Palvelun uudistaminen
Prosessi: Jos ajoneuvoa käytetään jatkuvasti lyhyillä matkoilla tai hitailla nopeuksilla, mikä estää aktiivisen regeneraation loppuunsaattamisen, huoltohenkilöstön on käytettävä erikoislaitteita pakkoregeneroinnin suorittamiseen.

Tärkeimmät haasteet ja huomiot
1. Tuhkan kerääntyminen: Moottoriöljyn lisäaineet (kuten kalsium, sinkki, fosfori, rikki jne.) tuottavat palaessaan palamatonta tuhkaa. Tuhka tukkii pysyvästi DPF-kanavat aiheuttaen asteittaisen vastapaineen nousun. Tämä on perimmäinen DPF:n käyttöikää rajoittava tekijä ja vaatii säännöllistä purkamista, puhdistusta tai vaihtoa (tyypillisesti useiden satojen tuhansien kilometrien jälkeen).
2. Katalyytin myrkytys: Aineet, kuten rikki ja fosfori, voivat myrkyttää DPF:n katalyyttipinnoitteen vähentäen sen katalyyttistä aktiivisuutta.
3. Lämmönhallinta: Lämpötilan säätö aktiivisen regeneroinnin aikana on kriittinen. Liialliset lämpötilat voivat aiheuttaa DPF-substraatin sulamisen tai halkeilun lämpörasituksen vuoksi.
4. Polttoaineen laatu: Runsasrikkinen polttoaine voi heikentää vakavasti katalyytin suorituskykyä ja tuottaa lisääntynyttä sulfaattituhkaa.
