Kolmitiekatalysaattori (TWC) hitsattu kappale

Three-Way Catalyst (TWC) hitsattu kokoonpano on yksi auton pakojärjestelmän ydinkomponenteista, ja sen valmistusprosessi ja laatu vaikuttavat suoraan ajoneuvon päästöihin, turvallisuuteen ja käyttöikään.

1. Mikä on TWC-hitsattu kokoonpano?

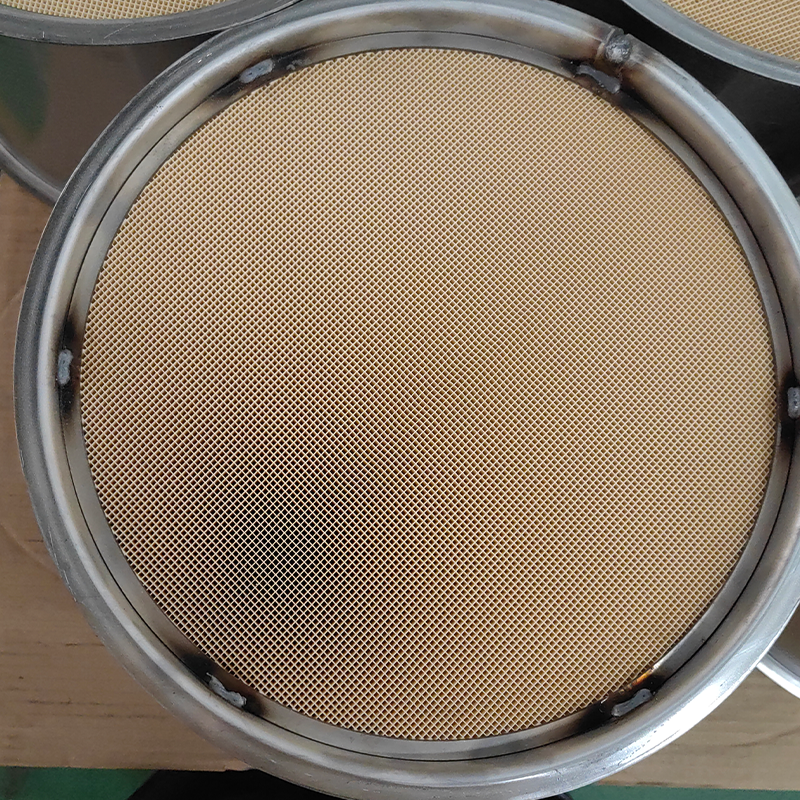

TWC-hitsattu kokoonpano ei ole yksittäinen komponentti, vaan integroitu moduuli, joka koostuu useista metalliosista, jotka on liitetty yhteen hitsausprosessien avulla. Sen ydintarkoituksena on tarjota vakaa ja tehokas kotelo- ja asennusympäristö jalometallikatalyyteille (platina, palladium, rodium).
Tyypillinen TWC-hitsattu kokoonpano koostuu yleensä seuraavista elementeistä:
(1) Katalysaattorin kuori: Tyypillisesti kaksikerroksinen rakenne, jossa sisäkerros pitää katalyyttisubstraatin, kun taas ulompi kerros toimii lämpösuojana, joka tarjoaa eristyksen ja suojan.
(2) Katalyytin substraatti: Yleensä hunajakennomainen keraaminen tai metallinen kantaja, joka on päällystetty katalyyttimateriaalilla.
(3) Matto: Paisuva matto, joka on sijoitettu alustan ja kuoren väliin kiinnittämään, vaimentamaan ja tiivistämään, mikä estää alustan vaurioitumisen ja pakokaasun vuotamisen.
(4) Imu-/poistoputket: Putket, jotka yhdistävät moottorin pakosarjan äänenvaimentimeen.
(5) Happianturin ulokkeet: Pohjat, joita käytetään ylä- ja alavirran happianturien asentamiseen.
(6) Ripustimet/kannattimet: Komponentit, joita käytetään koko katalysaattorikokoonpanon kiinnittämiseen ajoneuvon alustaan.
Nämä komponentit hitsataan yhteen täydelliseksi TWC-hitsatuksi kokoonpanoksi.

2. Päähitsausprosessit
TWC-kokoonpanoissa käytettävien erityismateriaalien (useimmiten ruostumattomat teräkset) ja niiden tiukkojen vaatimusten vuoksi yleisesti käytettyjä hitsausprosesseja ovat mm.
(1) Kaasusuojattu hitsaus
MIG/MAG-hitsaus: Yleisimmin käytetty hitsausmenetelmä, jolla on korkea hyötysuhde ja vahva sopeutumiskyky. Pulssi-MIG:tä käytetään usein puhtaampien ja vähäroiskeisten hitsien saamiseksi. Se soveltuu vaipan pituussaumoihin, kehäsaumoihin ja kannakkeiden hitsaukseen.
TIG-hitsaus: Tarjoaa korkealaatuisen hitsin ja hyvän ulkonäön, mutta on vähemmän tehokas. Sitä käytetään tyypillisesti ohutlevyjen päittäisliitoksissa ja happianturin ulkonemissa, joissa tiivistys- ja ulkonäkövaatimukset ovat korkeat.
(2) Laserhitsaus
Edut: Alhainen lämmöntuotto, minimaalinen muodonmuutos, nopea hitsausnopeus, korkea syvyys-leveyssuhde ja korkea automaatiokyky.
Käyttökohde: Käytetään enenevässä määrin TWC-kuoren pitkittäissauman hitsaukseen, joka toimii vaihtoehtona perinteisille MIG-prosesseille korkeamman tuottavuuden ja hitsin laadun saavuttamiseksi.
(3) Plasmahitsaus
Laserhitsauksen tapaan se on korkean energiatiheyden hitsausmenetelmä ja sitä voidaan käyttää vaihtoehtoisena ratkaisuna tietyissä sovelluksissa.
(4) Vastuspistehitsaus
Käytetään pääasiassa tiivistämättömiin kiinnikkeisiin, kuten kiinnikkeisiin ja ripustimiin.

3. Tekniset haasteet ja ydinvaatimukset
(1) Ilmatiiviys: Perustavallisin ja kriittisin vaatimus. Mikä tahansa pieni vuoto voi johtaa:
Ylimääräiset päästöt: Käsittelemättömät pakokaasut karkaavat suoraan ilmakehään.
Virheelliset happianturin signaalit: Vaikuttaa ilma-polttoainesuhteen säätöön, mikä lisää polttoaineen kulutusta ja heikentää moottorin suorituskykyä.
Melu: Tuottaa huomattavan "sihisevän" vuodon äänen.
(2) Lämpömuodonmuutosten hallinta: Hitsauslämpö voi aiheuttaa ohutseinämäisten kuorien muodonmuutoksia. Liiallinen muodonmuutos voi vaikuttaa asennuksen sopivuuteen tai johtaa epätasaiseen mattopaineeseen ja vahingoittaa keraamista alustaa. Oikeat kiinnikkeet, hitsausjärjestys ja prosessiparametrit tarvitaan vääristymien hallitsemiseksi.
(3) Hitsaa korkean lämpötilan kestävyys ja korroosionkestävyys:
TWC:n käyttölämpötilat voivat nousta jopa 1000°C:een, mikä vaatii hitsien kestämään pitkäaikaista lämpöväsymistä ja hapettumista.
Pakokaasut sisältävät syövyttäviä elementtejä, kuten rikkiä ja klooria, joten hitsien tulee vastata perusmetallin korroosionkestävyyttä.
(4) Alustan lämpöshokin välttäminen:
Keraamiset alustat ovat erittäin herkkiä äkillisille lämpötilan muutoksille. Liiallinen tai keskittynyt lämmöntuotto hitsauksen aikana voi aiheuttaa mikrohalkeamia tai rikkoutumisen. Lämmöntuoton ja jäähdytysnopeuden tiukka hallinta vaaditaan.
(5) Materiaalien yhteensopivuus:
TWC-komponenteissa käytetään yleisesti ruostumattomia erikoisteräksiä (kuten 409L, 439, 441). Täyteaineiden on vastattava perusmetallin ominaisuuksia hitsin mekaanisen lujuuden ja korroosionkestävyyden varmistamiseksi.

4. Laadunvalvonta ja tarkastus
TWC-hitsattujen kokoonpanojen luotettavuuden varmistamiseksi tuotannon aikana suoritetaan tiukat tarkastukset:
(1) In-line silmämääräinen tarkastus: Automaattiset kamerajärjestelmät tarkistavat hitsin ulkonäön alileikkauksen, roiskeiden, koveruuden ja muiden vikojen varalta.
(2) Ilmatiiviystestaus:
Heliummassaspektrometria: Tarjoaa erittäin tarkan vuodon havaitsemisen ja sitä käytetään tyypillisesti laboratoriotesteihin tai näytteenottoon.
Paineenvaimennusmenetelmä: Käytetään yleisemmin tuotantolinjoilla paineistamalla kokoonpano ja tarkkailemalla paineen muutoksia vuotojen määrittämiseksi.
(3) Mittatarkastus: Suoritetaan mittareilla tai CMM:illä sen varmistamiseksi, että keskeiset asennusmitat vastaavat suunnitteluvaatimuksia.
(4) Rikkomaton testaus:
Röntgentarkastus: Käytetään sisäisten hitsausvirheiden, kuten huokoisuuden, kuonan tai epätäydellisen tunkeutumisen, havaitsemiseen.
(5) Tuhoava testaus:
Metallografinen analyysi: Hitsin mikrorakenteen leikkaaminen ja tutkiminen hitsin laadun arvioimiseksi.
Mekaaninen testaus: Arvioi hitsin lujuutta, sitkeyttä ja niihin liittyviä mekaanisia ominaisuuksia.

5. Kehityssuuntaukset
(1) Automaatio ja älykkyys: Hitsausrobottien ja automatisoitujen linjojen laaja käyttö parantaa tehokkuutta ja johdonmukaisuutta. Konenäön ja antureiden integrointi mahdollistaa reaaliaikaisen seurannan ja mukautuvan hitsauksen ohjauksen.
(2) Kevyt ja kompakti rakenne: Ohuempien ja suorituskykyisten ruostumattomien terästen käyttö ja optimoidut rakennesuunnittelut painon vähentämiseksi ja tilan säästämiseksi.
(3) Uudet hitsaustekniikat: Laserhitsauksen ja laserkaarihybridihitsauksen käyttö lisääntyy tehokkuuden ja laadun parantamiseksi.
(4) Modulaarinen rakenne: TWC:n integrointi GPF:ien, äänenvaimentimien ja muiden komponenttien kanssa yhdeksi hitsatuksi yksiköksi, jolloin muodostuu monimutkaisempia pakokaasujen jälkikäsittelymoduuleja.
