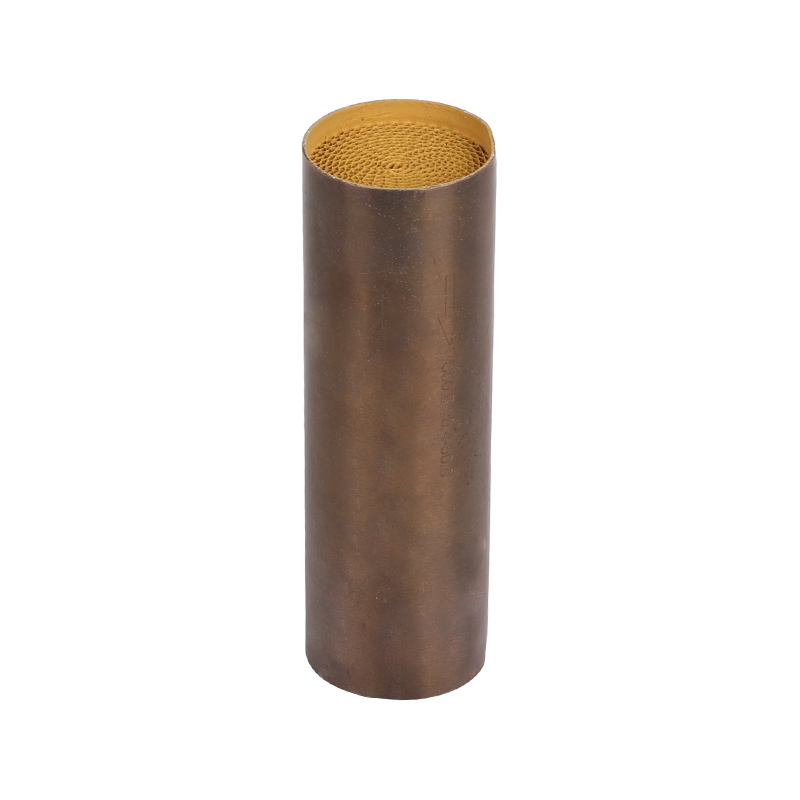

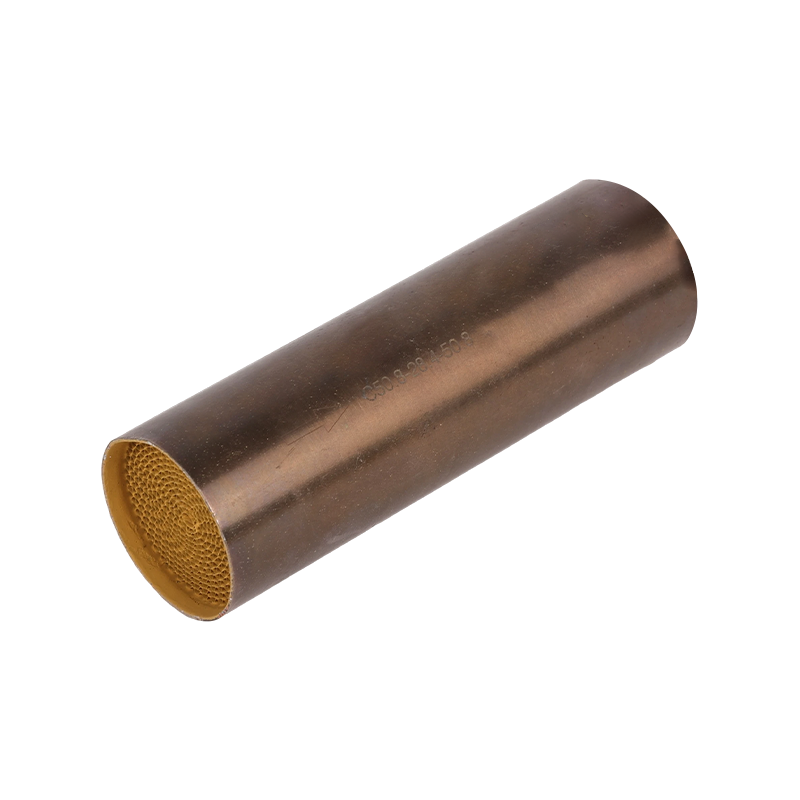

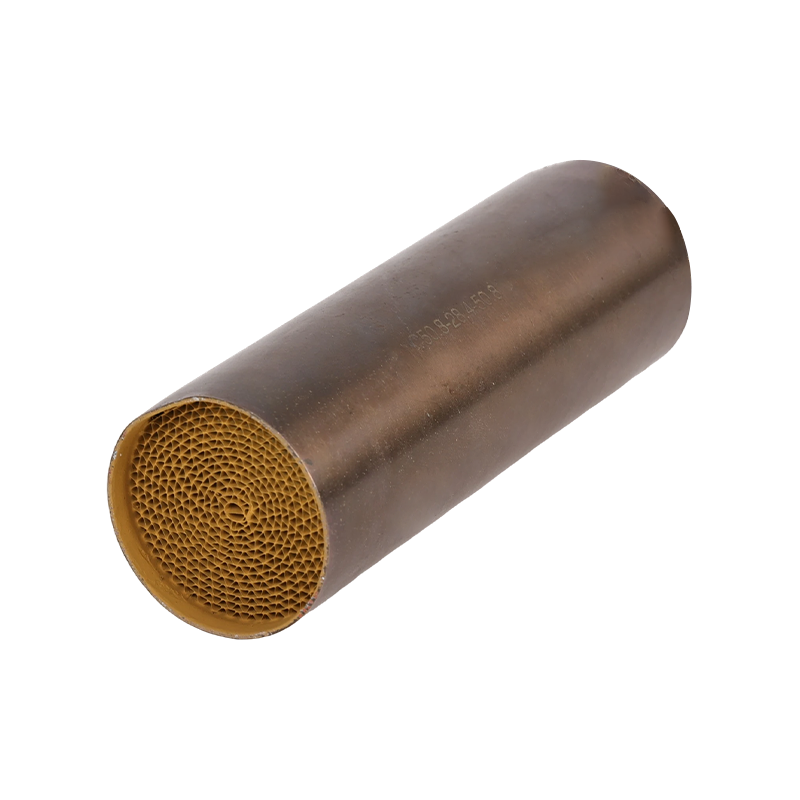

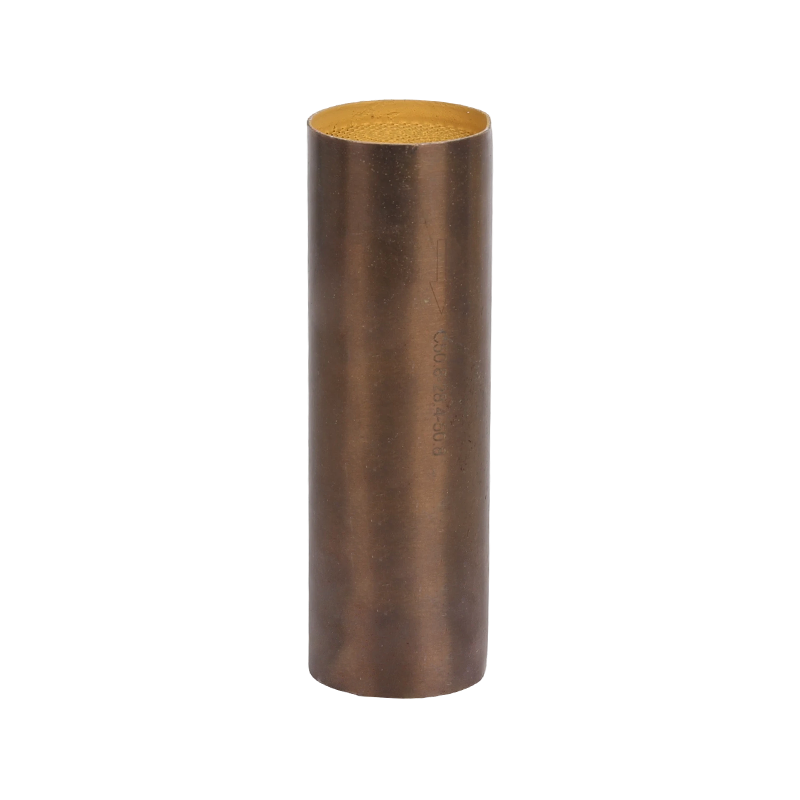

Pieni metallialusta

Ydinrakenne ja valmistusprosessi
1. Alustamateriaali
Pohjamateriaali: Tyypillisesti valmistettu Fe-Cr-Al (rauta-kromi-alumiini) seoskalvosta, joka on erikoistunut korkeita lämpötiloja kestävästä metalliseoksesta.
Tärkeimmät ominaisuudet:
Korkeiden lämpötilojen hapettumisenkestävyys: Korkeissa lämpötiloissa lejeeringin pinta muodostaa tiheän α-alumiinioksidin (α-Al2O3) suojakalvon, joka estää alustan hapettumisen ja korroosion jatkumisen.
Erinomainen lämmönkestävyys: Materiaali kestää pitkäaikaista altistusta yli 1000°C lämpötiloille.
Hallittu lämpölaajenemiskerroin: Lisäämällä pieniä seosaineita lämpölaajenemiskerrointa voidaan hienosäätää rakenteellisen vakauden parantamiseksi.
2. Valmistusprosessi
Kalvon käsittely: Fe-Cr-Al-seoskalvo rullataan vaadittuun paksuuteen, tyypillisesti välillä 0,03 mm ja 0,08 mm.

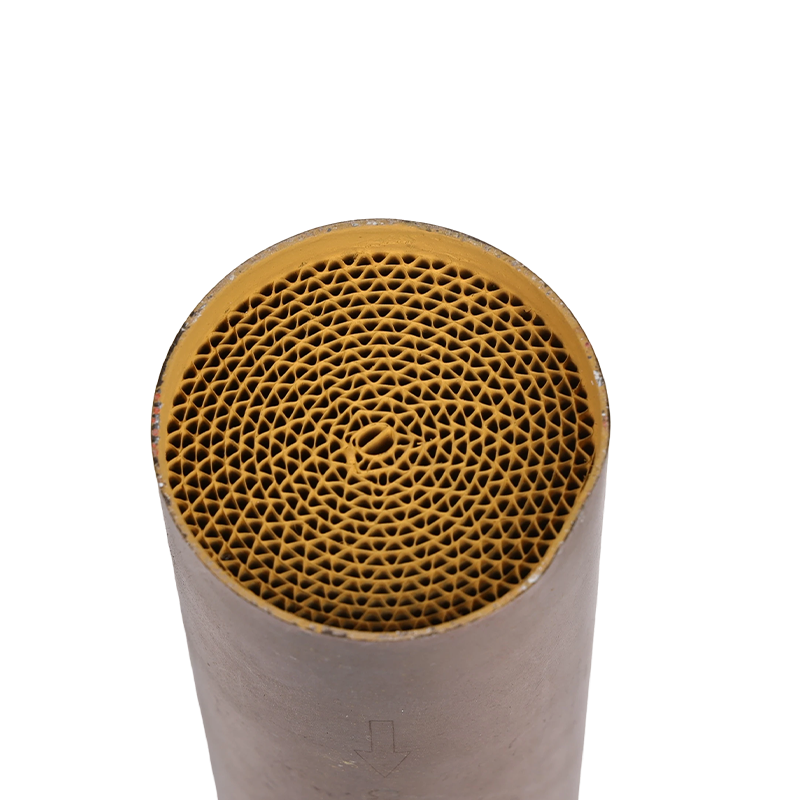

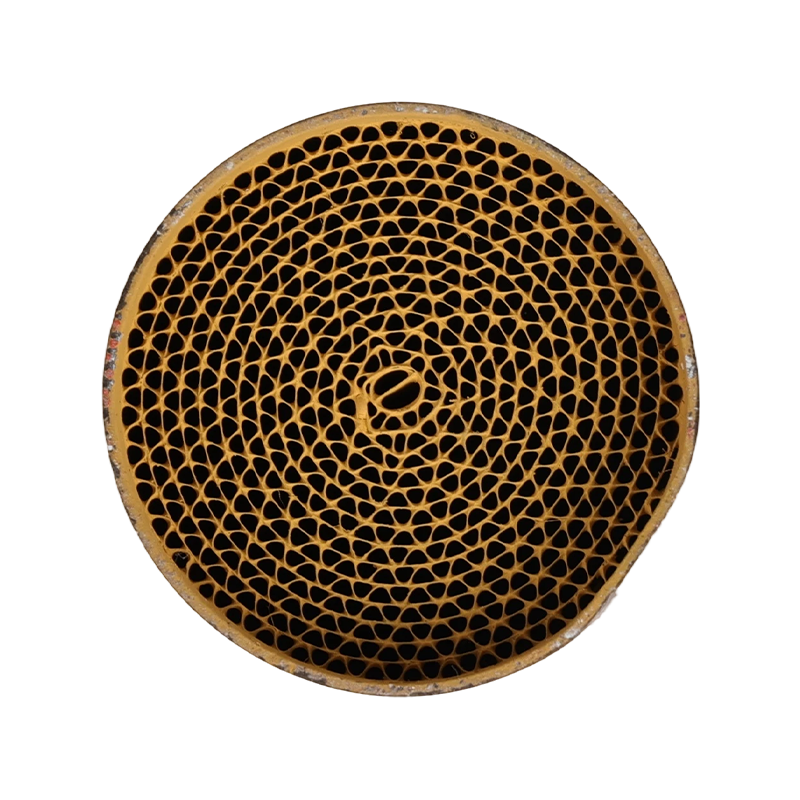

Muotoilu ja hitsaus: Kalvo muotoillaan vuorotellen aallotettuiksi ja litteiksi kerroksiksi, sitten kääritään lieriömäisiksi tai soikeiksi rakenteiksi. Kosketuspisteet yhdistetään korkean lämpötilan juottamalla, jolloin muodostuu vankka hunajakennomonoliitti, jossa on useita rinnakkaisia ​​kanavia.
Pinnoitteen käyttö: Koska metallipinta on sileä ja kemiallisesti inertti, pinnoitteen suora tarttuminen on vaikeaa. Siksi kalvon pinta esikäsitellään - yleensä korkeassa lämpötilassa hapetetaan tai hiekkapuhallus - luodaan mikroskooppisesti karhennettu pinta. Vaihtoehtoisesti voidaan valmistaa aluminoitu kerros pesupinnoitekerroksen tarttuvuuden parantamiseksi.

Metallialustojen erinomaiset edut
Perinteisiin kordieriittikeraamisiin substraatteihin verrattuna metallisubstraatit tarjoavat seuraavat huomattavat edut:
1. Poikkeuksellinen mekaaninen lujuus ja iskunkestävyys
Etu: Toisin kuin keramiikka, metallialustat eivät halkeile tärinän, lämpörasituksen tai fyysisen vaikutuksen vaikutuksesta, mikä takaa korkean luotettavuuden.
Sovellus: Ihanteellinen vaativiin käyttöympäristöihin, kuten moottoripyöriin, maastoajoneuvoihin ja rakennuskoneisiin.
2. Erittäin ohut seinämän paksuus ja alhainen lämpömassa
Seinän paksuus: Metallikalvot voivat olla jopa 0,03 mm ohuita, kun taas keraamisten alustojen seinämän paksuus on tyypillisesti 0,1–0,15 mm.
Edut:
Matala vastapaine: Ohuemmat seinämät tarjoavat tasaisemman pakokaasuvirran ja pienemmän vastuksen, mikä hyödyttää moottorin tehoa.
Nopea valon sammutus: Pienen lämpömassan ja ohuiden metalliseinien nopean kuumenemisen ansiosta katalyytti voi saavuttaa syttymislämpötilan muutamassa sekunnissa kylmäkäynnistyksen jälkeen. Tämä ominaisuus on ratkaisevan tärkeä päästöjen vähentämiseksi kylmäkäynnistysvaiheen aikana, joka on päästöjenhallinnan kriittisin ajanjakso.
3. Erinomainen lämmönjohtavuus
Etu: Lämpö voi siirtyä nopeasti läpi alustan, mikä varmistaa tasaisen lämpötilan jakautumisen ja estää paikallisen ylikuumenemisen, joka voi johtaa katalyytin sintraamiseen ja deaktivoitumiseen. Tehostettu lämmönsiirto alustan läpi edistää myös regeneraatiota ja nopeuttaa katalyyttisiä reaktioita.
4. Erinomainen lämpöiskun kestävyys
Etu: Metallisubstraatit kestävät äkillisiä lämpötilanvaihteluita pakojärjestelmässä – kuten nopeat siirtymät nopeasta ajoajasta joutokäyntiin tai DPF:n aktiivisen regeneraation aikana – ilman rakenteellisia vaurioita.
5. Korkea suunnittelun joustavuus
Etu: Metallikalvot voidaan kääriä eri muotoihin (kuten kartiomaisiin tai ei-pyöreisiin poikkileikkauksiin), mikä mahdollistaa epäsäännöllisen pakotilan paremman hyödyntämisen ja mahdollistaa kompaktimman järjestelmän suunnittelun.

Metallialustojen haitat ja haasteet
1. Korkeat kustannukset: Erikoiseosmateriaalien käyttö ja monimutkaiset valmistusprosessit – erityisesti juottaminen – tekevät metallisubstraateista huomattavasti kalliimpia kuin keraamiset alustat.
2. Pinnoitteen tarttuvuushaasteet: Sen varmistaminen, että pesupinnoite kiinnittyy tiukasti metallipintaan säilyttäen samalla kestävyyden voimakkaassa lämpösyklissä ja tärinässä, on suuri tekninen haaste tuotannon aikana.
3. Korkean lämpötilan hapettumisrajat: Vaikka metallisubstraatit tarjoavat erinomaisen lämmönkestävyyden, pitkäaikainen altistuminen erittäin korkeille lämpötiloille voi aiheuttaa suojaavan oksidikerroksen hajoamisen, mikä johtaa alustan hapettumiseen tai jauhettumiseen. Tämän seurauksena niiden jatkuva jatkuva käyttölämpötila pysyy yleensä alhaisempana kuin huippuluokan keraamisten materiaalien.

Ydinsovellusskenaariot
Edellä mainittujen etujen ja rajoitusten vuoksi metallisubstraatit eivät ole yleiskäyttöisiä, mutta toimivat poikkeuksellisen hyvin tietyillä alueilla, joilla niiden vahvuuksia voidaan hyödyntää täysimääräisesti:
1. Moottoripyörien katalyytit
Vaatimus: Moottoripyörien moottorit synnyttävät voimakasta tärinää, niillä on rajallinen asennustila ja ne ovat erittäin herkkiä painolle ja pakokaasun vastapaineelle.
Match: Metallialustojen korkea lujuus, kevyt luonne, tärinänkestävyys ja joustava muotoilu tekevät niistä ihanteellisia näihin olosuhteisiin.
2. Close Coupled Katalyytit
Vaatimus: Optimaalisen kylmäkäynnistyspäästöjen saavuttamiseksi katalysaattori asennetaan mahdollisimman lähelle moottorin pakosarjaa. Tämä alue kokee erittäin korkeita lämpötiloja ja vakavia lämpöiskuja.
Vastaavuus: Metallisubstraattien nopea valonsammutuskyky ja erinomainen lämpöiskun kestävyys tekevät niistä ihanteellisia lähekkäisiin sovelluksiin, joita käytetään usein yhdessä loppupään keraamisen pääkatalyytin kanssa.
3. Korkean suorituskyvyn ja urheiluautot
Vaatimus: Nämä ajoneuvot vaativat suurta tehoa (edellyttää matalaa vastapainetta) ja nopeaa kaasuvastetta.
Match: Metallisubstraattien alhaiset vastapaineominaisuudet auttavat maksimoimaan moottorin suorituskyvyn ja herkkyyden.
4. Dieselin hapetuskatalyytit (DOC)
Vaatimus: Dieselmoottoreiden pakokaasujen lämpötilat ovat suhteellisen alhaiset kylmäkäynnistyksen aikana; DOC:n täytyy syttyä nopeasti HC:n ja CO:n muuntamiseksi samalla kun se tuottaa NO₂:ta myötävirran DPF:n passiivisen regeneraation tukemiseksi.
Match: Metalliset DOC:t saavuttavat käyttölämpötilansa nopeammin, mikä parantaa päästöjenrajoitusjärjestelmän yleistä tehokkuutta.
5. Vaihtuvageometriset ja integroidut äänenvaimenninkatalyytit
Vaatimus: Hyödyntämällä niiden rakenteellista joustavuutta, metallisubstraatit voivat integroida katalyyttisiä ja äänenvaimennustoimintoja tai olla muotoiltu optimoimaan pakokaasuvirtauksen.
